El acero Q355 es un acero estructural (HSLA) bajo -} ALLOY alto - (HSLA), que reemplaza Q345. El estándar de implementación de Q355NE es GB/T1591-2018. Grado Q355NE es -40 grados de impacto. "Q" significa resistencia al rendimiento, 355 indica que la resistencia al rendimiento es de 355MPa, N es normalizada o normalizada, y E es el grado de calidad. Hay cinco grados de calidad bajo Q355N como B, C, D, E, F.
► Propiedad mechnical para GB/T 1591-2018 Q355NE Placa de acero
|
Propiedad mecánica para placa de acero Q355NE |
||||||||
|
|
Grosor (mm) |
|||||||
|
Resistencia de rendimiento (mayor o igual a MPA) |
T menos de o igual a 16 |
16<> |
40<> |
63<> |
80<> |
100<> |
150<> |
200<> |
|
355 |
345 |
335 |
325 |
315 |
295 |
285 |
275 |
|
|
Resistencia a la tracción (MPA) |
T menos de o igual a 100 |
100<> |
200<> |
|||||
|
470-630 |
450-600 |
450-600 |
||||||
► Composición química para GB/T 1591-2018 Q355NE Placa de acero (análisis de calor máximo%)
|
Principal composición de elementos químicos de Q355NE |
||||||
|
C |
Si |
Minnesota |
P |
S |
Nótese bien |
V |
|
0.18 |
0.50 |
0.90-1.65 |
0.025 |
0.020 |
0.005-0.05 |
0.01-0.12 |
|
Ti |
CR |
NI |
Cu |
Mes |
N |
Als min. |
|
0.006-0.05 |
0.30 |
0.50 |
0.40 |
0.10 |
0.015 |
0.015 |
Introducción a las condiciones de entrega de la placa de acero Q355NE
La placa de acero Q355NE se administra típicamente en condición rodada normalizada o normalizada. Si la designación de grado es Q355E, la placa se entrega en condición controlada controlada -; Si la designación de grado es Q355ME, la placa se entrega en la condición TMCP (Thermo - de control mecánico).
Opciones de prueba ultrasónica para grosor de placa Q355NE: Nivel 1, Nivel 2, Nivel 3.
Propiedades de dirección de grosor disponibles para Q355NE: Z15, Z25, Z35.
Ranking de grado de prueba ultrasónica para placa de acero Q355NE: el nivel 1 es más alto que el nivel 2, que es más alto que el nivel 3.
Clasificación de grado de propiedad de dirección de grosor para placa de acero Q355NE: Z35 es más alta que Z25, que es más alta que Z15.
Proceso de fabricación de acero de la placa de acero Q355NE
Q355NE se produce utilizando fabricación de acero de horno de arco eléctrico, utilizando hierro de chatarra para producir acero, lo que resulta en alta pureza. La placa de acero se forma vertiendo acero fundido, que luego se enfría y se presiona en láminas planas. Estas láminas son planas y rectangulares, y se pueden enrollar o cortar directamente con tiras de acero anchas. Las placas de acero se clasifican por grosor: placas de acero delgadas <8 mm (mínimo 0.2 mm), medias - placas de acero de espesor 8–60 mm y placas de acero de grosor adicionales de 60 a 120 mm.

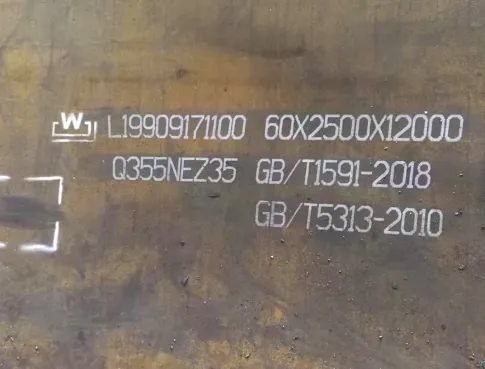

Dimensiones de la placa de acero Q355NE
Dimensiones estándar de la placa de acero Q355NE:
Espesor: 8–250 mm
Ancho: 1800–2600 mm
Longitud: 6000–15000 mm
El corte personalizado de acuerdo con dibujos o pequeños - se pueden negociar futuros por lotes.
