¿Qué es un perfil de acero?
Los perfiles de acero, también conocidos como acero estructural, son formas de acero estructural laminadas, estiradas o prensadas en secciones transversales- consistentes, que se utilizan mucho en construcción, infraestructura y maquinaria por su resistencia, durabilidad y versatilidad. Los tipos comunes incluyen vigas I-, barras angulares, canales (PFC) y secciones huecas (SHS/RHS/CHS). Normalmente se fabrican en longitudes de 6 o 12 m.
Descargar: Tabla de pesos teóricos de la sección de acero (PDF/Excel)
GNEE STEEL es uno de los mayores mayoristas de productos de acero de China. Nos especializamos en el comercio:
Perfiles de acero negro
Perfiles de acero galvanizado
Secciones-formadas en frío
Barra plana
Barra cuadrada
Barra redonda
Ángulo
Canal de brida paralela (PFC)
Haz universal
Sección C-
Tubería – Sección circular hueca (CHS)
Sección hueca cuadrada (SHS)
Sección hueca rectangular (RHS)
Comparación de la microestructura en el área interior fileteada entre viga H-soldada y viga H-laminada en caliente-
Comparación entre acero con forma de sombrero-laminado en caliente y acero con forma de sombrero-soldado
Línea de producción de vigas H-grandes
El rango de tamaño de la viga H-cubre entre 200 y 800 mm.
Línea de producción de vigas H-pequeñas
El rango de especificación del producto de viga H-es de 100 ~ 400 mm
Línea de producción de haces de luz H-
H-rango de especificaciones del producto de viga de 100 - 250mm, canal 100 ~ 250 mm, ángulo 90 ~ 180 mm.
Viga en U-para minería, viga en I-, ángulo de acero, canal de acero
Productos de especificación extrema
Perfiles de acero laminados en caliente-para estructuras de ingeniería oceánica y petróleo y gas
| Estándar | Calificación | Categoría de producto | Características y usos |
| Q/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
viga H
ángulo de acero
canal de acero
|
Característica: Autenticado por GL y CCS; cumple con JIS G3106 y resistencia a baja temperatura API RP2A Clase II; Vigas H-probadas según JIS G0901.
Solicitud: Se utiliza principalmente para plataformas de perforación petrolera en alta mar.
|
| Acuerdo técnico del proyecto de perforación Nabors X | Q345EJ, Q345EJ-T1 |
Característica: Altos requisitos de Al soluble en ácido; pruebas según ASTM A370; Excelente tenacidad y soldabilidad.
Solicitud: Para fabricar plataformas de perforación petrolera en alta mar (según el texto de la imagen). |
|
| ES 712* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Característica: Excelente tenacidad y soldabilidad; Requisitos de rendimiento opcionales de dirección del espesor (dirección Z-).
Solicitud: Para fabricar barcos oceánicos, costeros y de interior, barcos de pesca y estructuras/piezas de soporte de ingeniería oceánica. |
|
| GB/T 1591* | Q355ME,Q390D,Q390ME,Q420C,Q420MD,Q420ME,Q460ME,Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| GOST 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Q/MGB 455-2015 Laminación en caliente de acero de sección H para plataforma de perforación petrolera costa afuera
|
Calificación)
|
Límite elástico (MPa) |
Resistencia a la tracción (MPa) |
Alargamiento (%) |
-20 grados la energía de tenacidad al impacto transversal (J) |
| SM400B |
≥245(>5-16 mm) Mayor o igual a 245 (16-40 mm) |
400~520 |
≥18(>5-16 mm) ≥22(>16-40 mm) |
Mayor o igual a 20 |
| SM490B |
≥325(>5-16 mm) Mayor o igual a 315 (16-40 mm) |
490~610 |
≥17 >5-16 mm) ≥21(>16-40 mm) |
Mayor o igual a 34 |
| SM490YB |
≥365(>5-16 mm) Mayor o igual a 355 (16-40 mm) |
490~610 | ≥15>5-16 mm) ≥19(>16-40 mm) |
Mayor o igual a 34 |
| Q355D |
≥355(>5-16 mm) Mayor o igual a 345(16-40mm) |
470~630 | Mayor o igual a 21 | Mayor o igual a 34 |
Proyecto de perforación Nabors X con acuerdo técnico de viga H-laminada en caliente Q345E
| Calificación | Límite elástico (MPa) | Resistencia a la tracción (MPa) | Alargamiento (%) | La tenacidad al impacto longitudinal KV8 (J) | Doblado en frío |
| Q345EJ |
Mayor o igual a 345 (Menor o igual a 16mm) ≥335 (>16mm) |
470~630 |
Mayor o igual a 21 (A50mm) Mayor o igual a 18 (A200mm) |
-45 grados Mayor o igual a 34 |
D=2a (t Menor o igual a 16 mm) D=3a (t>16mm) |
| Q345EJ-T1 |
Mayor o igual a 345 (Menor o igual a 16mm) ≥335 (>16mm) |
470~630 |
Mayor o igual a 21 (A50mm) Mayor o igual a 18(A200mm) |
-40 grados Mayor o igual a 34 |
Otro grado para estructuras de ingeniería oceánica y de petróleo y gas
| Estándar | Calificación | Límite elástico (MPa) | Resistencia a la tracción (MPa) | Alargamiento (%) | energía de tenacidad al impacto (J) | |
| EN 10025-3 | S275NL | Mayor o igual a 275 | 370~510 | Mayor o igual a 24 | -40 grados | Mayor o igual a 31 |
| S355NL | Mayor o igual a 355 | 470~630 | Mayor o igual a 22 | -40 grados | Mayor o igual a 31 | |
| EN 10225 | S355G11+M | Mayor o igual a 355 | 460~620 | Mayor o igual a 22 | -40 grados | Mayor o igual a 50 |
| S355G11+N | ||||||
| S355G12+M | -40 grados | Mayor o igual a 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Mayor o igual a 420 | 500~690 | Mayor o igual a 19 | -40 grados | 60 | |
| S420G4+M | -40 grados | 60* |
Nota: * Prueba de impacto de muesca transversal Charpy V-
Este producto se ha utilizado ampliamente en proyectos de construcción de plataformas petroleras marinas y maquinaria de perforación petrolera.
Normas y grados de acero para secciones de campo de puentes)
| Estándar | Calificación | Categoría de producto | Características y usos |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
haz H-
ángulo de acero
canal de acero |
Característica: Tiene alta resistencia, tenacidad y puede soportar la carga y el impacto del material rodante, y tiene buena resistencia a la fatiga, tenacidad a bajas temperaturas, resistencia a la corrosión atmosférica, buen rendimiento de soldadura y baja sensibilidad a las muescas.
Solicitud: Se utiliza principalmente para la construcción de vías férreas o puentes de carreteras.
|
| GB/T 714 |
Q345qC,Q345qD,Q345qE,Q370qC,Q370qD,Q370qE Q420qC,Q420qD,Q420qE,Q460C,Q460D,Q460E |
||
| JIS G3101 | SS400,SS490,SS540 | ||
| JIS G3136 | SN490B,SN490C | ||
| JIS G3106 |
SM400C,SM490A,SM490C,SM490YA, SM520B,SM520C,SM570 |
||
| EN 10025-3 | S275N,S275NL,S355N,S355NL,S420N,S420NL | ||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML S420M,S420ML,S460M,S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50W [HPS 345W], HPS 70W [HPS 485W] HPS 100W [HPS 690W] |
Sección de campo de puente de aceroEjemplos de aplicaciones de productos
Viga H-laminada en caliente-para estructuras de automóviles (Calificaciones, categorías y usos disponibles)
| Calificación | Especificación | Estándar de entrega | Características y usos |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Acuerdo tecnológico |
Característica: Alta resistencia, estrictos requisitos de desviación dimensional y curvatura.
Solicitud: Principalmente para la producción de semirremolques, remolques de contenedores y vigas de camiones cisterna criogénicos. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Característica: Viga H-laminada en caliente-ligera-y de alta-resistencia-con estricta desviación dimensional y buenos requisitos de calidad de superficie.
Solicitud: Se utiliza principalmente para todo tipo de semi-remolques (incluidos planos, cajas, tanques, etc.), vigas longitudinales de bastidor de propósito especial-.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Propiedades mecánicas y tecnológicas.
| Calificación | Límite elástico (MPa)ReL |
Resistencia a la tracción Rm (MPa)
|
Elongación A/%
|
Energía de impacto longitudinal | Prueba de flexión en frío de 180 grados. | |
| Temperatura (grados) | KV2 (J) | |||||
| MGL470B | Mayor o igual a 345 | 470~630 | Mayor o igual a 21 | temperatura normal | Mayor o igual a 34 | d=2a |
| MGL510C | Mayor o igual a 400 | 510~660 | Mayor o igual a 19 | 0 | Mayor o igual a 34 | d=2a |
| A572 (Gr50) | Mayor o igual a 345 | Mayor o igual a 450 | Mayor o igual a 18 | - | - | |
| A572 (Gr65) | Mayor o igual a 450 | Mayor o igual a 550 | Mayor o igual a 15 | - | - | |
| A656 (Gr80) | Mayor o igual a 550 | Mayor o igual a 660 | Mayor o igual a 12 | - | - | |
viga H-laminada en caliente para bastidores de automóvilesCaso de aplicaciones del producto
Campo de edificio de gran altura-
| Estándar | Calificación | Categoría de producto | Características y usos |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
haz H-)
ángulo de acero Canal de acero) |
Característica: Tiene excelente soldadura, resistencia a los golpes, resistencia al impacto a baja temperatura, etc., y puede agregar requisitos de rendimiento de dirección de espesor Z15\\Z25,Z35.
Solicitud: Se utiliza principalmente en pilares y vigas de carga-de proyectos de construcción de gran-escala, como edificios de gran-alza, edificios de gran-raza, estadios de gran-envergadura, aeropuertos, centros de convenciones y estructuras de acero. |
| GB/T 19879 |
Q345GJC,Q345GJD,Q345GJE,Q390GJC,Q390GJD,Q390GJE,Q420GJC,Q420GJD,Q420GJE,Q460GJC,Q460GJD,Q460GJE
|
||
| JIS G3136 |
SN400A,SN400B,SN400C,SN490B,SN490C
|
||
| EN 10025-2 |
S235JR/S235J0,S275JR/S275J0/S275J2,S355JR/S355JR0/S355JR2,S355K2,S450J0
|
||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML,S420M,S420ML,S460M,S460ML
|
||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 | ||
| ASTM A572/A572M | A572(Gr50),A572(Gr55),A572(Gr60),A572(Gr65) |
Campo de edificios de gran altura-Aplicaciones de productos Caso
Campo de estructura de acero de caldera.
| Estándar | Calificación | Categoría de producto | Características y usos |
| GB/T 1591 | Q355B/NB,Q390B/NB,Q420B/NB,Q460B/NB |
haz H-
ángulo de acero
canal de acero |
Característica: Alta tenacidad y resistencia al impacto, buena resistencia a la fatiga, tenacidad a bajas temperaturas, resistencia a la corrosión atmosférica y buena soldabilidad.
Solicitud: Se utiliza principalmente en estructuras de acero de calderas y vigas rígidas de calderas. |
| GB/T 700 | Q235B | ||
| JIS G3101 | SS400,SS490,SS540 | ||
| JIS G3136 | SN400 (A, B, C), SN490 (B, C) | ||
| JIS G3106 | SM400A/B/C,SM490A/B/C,SM490YA/YB,SM520B/C,SM570 | ||
| EN 10025-2 | S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2,S450J0 | ||
| GOST 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 |
Campo de estructura de acero de calderas Aplicaciones del producto Caso
La sección de acero para carretilla elevadora.
Grado disponible, especificaciones y usos.
| Calificación | Especificación | Estándar de entrega | Características y usos |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 y condiciones técnicas de entrega del usuario
|
El producto tiene altos requisitos de dureza de la superficie, tenacidad a bajas temperaturas, tolerancia de tamaño y desviación de forma. Se utiliza principalmente para la producción de portales para montacargas. |
| MGC490C | J120-J160 |
Propiedades mecánicas y tecnológicas.
| Calificación | Límite elástico ReL/MPa | Resistencia a la tracción Habitación/MPa |
Alargamiento A/% |
Energía de impacto |
Dureza media pensión |
Prueba de flexión en frío de 180 grados. | ||
| Temperatura de prueba (grados) | KV2 (J) | Menor o igual a 16 | >16~35 | |||||
| Q460E |
Mayor o igual a 440 |
Mayor o igual a 550∼720 |
Mayor o igual a 17 |
-30 |
Mayor o igual a 34 |
- | - | - |
| MGC570C |
Mayor o igual a 400 |
Mayor o igual a 570 |
Mayor o igual a 14 |
-5 |
Mayor o igual a 27 |
Mayor o igual a 170 |
d=2a |
d=3a |
| MGC490C |
Mayor o igual a 335 |
Mayor o igual a 490 |
Mayor o igual a 16 |
0 |
Mayor o igual a 34 |
Mayor o igual a 140 |
d=2a |
d=3a |
Sección de acero para caso de aplicaciones de productos de carretillas elevadoras
Ángulo de acero para torre de transmisión (Grado, especificación y usos disponibles)
| Calificación | Especificación | Estándar de entrega | Características y usos |
| Q235B | ∠50 - ∠360 |
GB/T 700
GB/T 1591 |
Característica: La desviación negativa del tamaño estándar del acero en ángulo de la red nacional es el 50% de la del GB/T 706. El acero estándar de la red sur y el acero de ángulo grande de la red nacional requieren una desviación de tamaño positiva y una alta calidad de superficie.
Solicitud: Se utiliza principalmente para la producción de torres de líneas de transmisión.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Acero en ángulo para torre de transmisión (Propiedades mecánicas y tecnológicas)
| Calificación |
Límite elástico ReL (MPa)
Espesor, mm |
Resistencia a la tracción habitación /MPa |
Alargamiento A/%
|
Energía de impacto longitudinal KV2 (J) |
Prueba de flexión en frío de 180 grados. | ||
|
Menor o igual a 16 |
>16∼40 |
>16∼40 |
(20 grados y 0 grados) KV2/J |
Menor o igual a 16 | >16∼40 | ||
| Q235B |
Mayor o igual a 235 |
Mayor o igual a 225 |
370 ~ 500 |
Mayor o igual a 26 |
Mayor o igual a 26 |
d=a | |
| Q355B/C |
Mayor o igual a 355 |
Mayor o igual a 345 |
470 ~ 630 |
Mayor o igual a 20 |
Mayor o igual a 20 |
d=2a | d=3a |
| Q420B/C |
Mayor o igual a 420 |
Mayor o igual a 410 |
520 ~ 680 |
Mayor o igual a 19 |
Mayor o igual a 19 |
d=2a | d=3a |
| Q460C |
Mayor o igual a 460 |
Mayor o igual a 450 |
550 ~ 720 |
Mayor o igual a 18 |
Mayor o igual a 18 |
d=2a | d=3a |
Notas:1.El límite elástico del Q235B es ReH;
2. La resistencia a la tracción del acero de gran ángulo de la red nacional no tiene límite superior.
Ángulo de acero para torre de transmisión.Caso de aplicaciones del producto

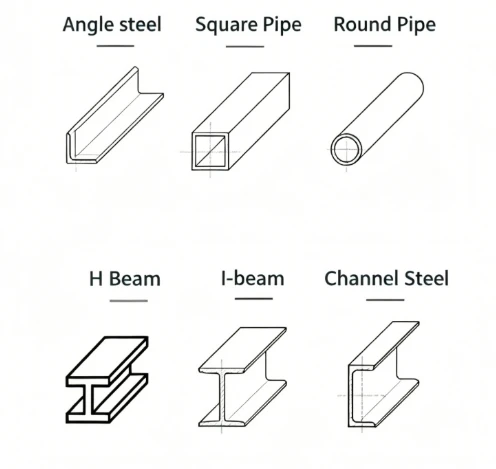

Tipos de perfiles de acero
Yo-transmito:También conocida como viga H-o viga W-, consta de una sección transversal- en forma de I-. Es muy utilizado en la construcción debido a su alta resistencia y capacidad para soportar cargas pesadas.
Acero angular:También llamado ángulo de hierro, tiene una sección transversal- en forma de L-con dos patas iguales en un ángulo de 90 grados. Se utiliza comúnmente en aplicaciones de construcción, fabricación y estructurales.
Canal de acero:Tiene una sección transversal-en forma de C-y a menudo se utiliza como estructura de soporte o marco en la construcción de edificios. Proporciona excelentes capacidades de carga-y es muy versátil.
Acero en forma de U-:Como sugiere el nombre, tiene una sección transversal- en forma de U-. Se utiliza ampliamente en la construcción para estructuras de soporte, como estructuras de paredes y vigas. Ofrece alta resistencia y estabilidad.
Acero plano:También conocidas como barras planas, tienen forma-rectangular con bordes afilados. Se utilizan comúnmente en la construcción, fabricación y fabricación debido a su facilidad de manejo y versatilidad.
Acero en forma de T-:Tiene una sección transversal-en forma de T-y a menudo se utiliza como soporte o miembro estructural en la construcción. Proporciona buena-capacidad de carga y rigidez.
Acero en forma de H-:Similar a la viga I-, tiene una sección transversal- en forma de H-. Se utiliza comúnmente en aplicaciones estructurales y de construcción debido a su alta resistencia y capacidad de carga-.
Acero en forma de Z-:También llamadas correas Z-, tienen una sección transversal-en forma de Z-y se utilizan comúnmente en la industria de la construcción como marcos de techos o miembros de soporte de paredes. Proporcionan un excelente soporte estructural y estabilidad.
Acero del carril:Está diseñado específicamente para vías férreas, aportando estabilidad y durabilidad. Está fabricado con acero de alta-calidad para soportar cargas pesadas y uso continuo.
Acero redondo:Tiene una sección transversal-circular y se utiliza en diversas aplicaciones, como tuberías, postes y soportes estructurales. Su forma redondeada proporciona resistencia y estabilidad.
Como uno de los principales fabricantes y proveedores de perfiles de acero en China, le damos una calurosa bienvenida para que compre perfiles de acero en existencia aquí y obtenga muestras gratis de nuestra fábrica. Todos los productos personalizados son de alta calidad y bajo precio.
Perfiles de acero para necesidades de bajo mantenimiento, Perfiles de acero para aplicaciones de alto rendimiento, Perfiles de acero para soporte técnico
